一、 系統目标:

視頻監控系統是整個生産調度監控管理系統中的重要組成部分，是在網§絡環境的基礎上實現分控功能的子系統。從而達到處于管理平台上的(dΩe)各級領導随時随地通過網絡環境監管作業區的安全生産及設備運營狀況，根據運營狀況采取有(yǒγu)效措施及時調整管理措施的目标。

二、 系統設計原則

本系統方案設計遵循“功能齊全，技術先進，實用可靠，擴展性好，有利管理，投資合理&r≈dquo;的原則，具體為：

功能齊全：系統集視頻監控、防盜報警、 網絡傳輸等多種功能于一體，并有機結合起 來，實現全方位保護。

技術先進：所選設備應用于各種技防領域。

實用可靠：整個系統可進行全天24小時實時監控和錄像，全部性能指标均達到國 (guó)家要求，系統安全運行不低于20000小時； 通過超低照度攝像機，監視(shì‌)各防護區域情況；具有正常連續錄像、視頻移動感知錄像、聯動錄像等多種錄像模式，各種模式可交替設置，實現監控和(hé®)存儲的智能化，節省硬盤空間。

擴展性好：系統的設計應留出擴充的餘地，以方便需要時能(nγéng)進行擴充，因此主機設備選用考慮标準結構系統。

有利管理：系統通過對作業區各重要區域的監控，不僅提高了該單>位技防的現代化水平，節約了大量的人力、物±(wù)力，而且為保衛管理部門進行安全防範控制提供了先進的管理手段。

投資合理：系統所選用的設備性能卓越，價格合理，返修率低，在滿足&系統實用需求的基礎上，盡可能降低工程造價。

三、 方案設計概述

1、設計概要

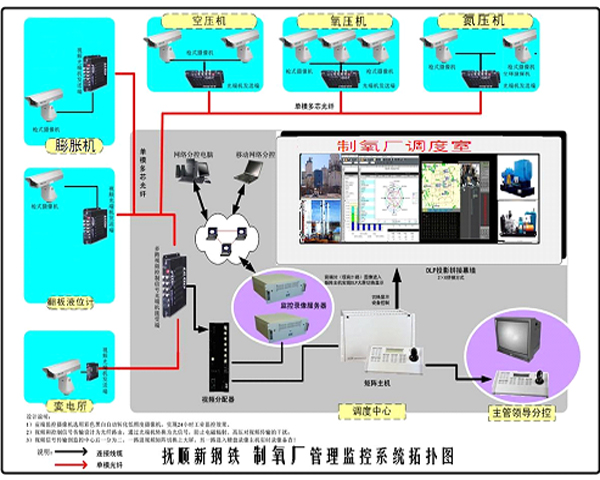

整個系統在前端配置16個攝像機 采用光端機＋光 (guāng)纖進行視頻信号的傳輸，前端攝像機視頻信₽号和控制信号通過視頻線纜接入光端機，轉換成光信号進行傳輸，接入放置于控制(zhì€)中心的網絡視頻服務器。通過廠區配置的大屏幕系$統，進行視頻監控的顯示。系統可以直接連接到交換機(j>ī)，實現監控的網絡化，局域網上的計算機可以在遠端實現對前端∑的監看和控制，等級不同的用戶控制權和監看權不( bù)同。具體設計如下：

1)、數字化結構

采用了數字化結構，系統結構簡單，組網方便。不同的區域因為 監控點數量不同，除了在視頻服務器數量上會有所不同之外，λ相互之間結構非常類似。

前端設備主要由攝像機、鏡頭、解碼器及光端機等組成。

前端攝像機圖像信号通過視頻線光端機、光纜接入視頻服務器，雲台鏡頭控制信号通×(tōng)過連接視頻服務器的帶數據光端機、光纜由視頻↓服務器反向輸出到前端雲台鏡頭解碼器，通過解碼對雲台方向、鏡®頭變倍等動作進行控制。

前端攝像機信号通過BNC頭直接從攝像機後端輸出，經過視頻線傳輸至中心機房(fángγ)的網絡視頻服務器的視頻輸入端。

雲台轉動、攝像機鏡頭變倍聚焦的控制信号由網絡視頻服務器 (qì)的RS485口輸出，通過控制線分别傳輸至球機解碼闆。通過解碼輸出控制信号到雲台和攝>像機，從而實現對前端設備的控制。

2）、攝像機配置

防護罩配置有雨刮器，在下雨或監視窗(chuāngλ)口表面玻璃有灰時可通過遠端監控終端軟件開啓雨刮器進行處理，對(✘duì)系統整體監視效果有很大的提高。

攝像機安裝方式主要有立杆安裝、吊裝、牆壁安裝等方式。不同安裝方式需要不同安裝附件，根據現♠場具體情況二次設計确定，相關附件費用在二次設計中增加。

3）、傳輸方式

傳輸方式上采用了視頻電纜傳輸結合光纜傳輸的→(de)方式，傳輸距離小于200米（含200米距離）的攝像點采用視頻電纜直接傳輸；在傳輸距離α大于200米的攝像點全部采用光纜傳輸。

4)、 數字視頻服務器（主機）

前端攝像機的視頻信号與控制信号均接入視頻服務器，通過視頻服務器統←一控制。系統核心設備為數字視頻服務器，$各子區域系統根據實際監控點接入情況選用16路視頻服務器，通過前端的解碼器，能(nénΩg)夠實現對前端攝像機雲台鏡頭的控制、以及錄像功能；視頻​(pín)服務器具有多畫面分割功能，可以在顯示器(q¶ì)上分别以全屏、四畫面、九畫面、十六畫面方式顯示。客戶端通過安裝管理軟件(jiàn$)，可以對視頻服務器進行管理；并且管理(∑lǐ)軟件可以通過編程實現對任意攝像機信号在液晶顯示器₽(qì)上進行固定或時序的切換顯示，對前端的攝像機可以→疊加攝像機号、地址、時間、樓層顯示等信息，以及實現對前端雲台鏡頭的控制(z•hì)、畫面的顯示、切換、多畫面分割。

1、系統核心設備視頻服務器具有标準以太網接口可以直接連接到→(dào)交換機，實現監控的網絡化，局域網上經過授權的監控計算(su àn)機可以在遠端實現對任意或部分前端的監看和控制，等©級不同的用戶控制權和監看權不同。

2、具體設計如下：通過監控系統對以下主要設備進行監控，空冷塔翻闆液位計(≈jì)、空壓機、氧壓機、氮壓機、膨脹機、變電所等。

四、 系統功能

1. 監控中心功能

1）可實時顯示任意一路或多路監控點的影音(yīn→)信息，進行實時監測。

2）可對任一路攝像機的顯示效果、錄像速度進行設置，以達到最佳效果。

3）可對某一路或某幾路重要監控點的圖像進行多種模式的存儲錄像。

4）重要錄像資料可以備份和播放。

5）可對錄像資料進行多種智能檢索和回放。

6）可任意控制前端雲台和攝像機鏡頭，選取最佳角度和距離監測現場情況。&nbs≥p;

7）具備強大的聯網傳輸功能，可将各路監控信号遠£傳廣域網，實現網絡監控。

8）可在主控室安裝模拟電視牆，增強顯示效果；

9）通過在數字智能型控制主機上的設置，可将監控信号上傳到inπternet網，實現遠程監控。

2. 分控客戶端功能

1）客戶端可以随時訪問任意前端的視頻圖像；

2）客戶端可以控制前端攝像機雲台；

3）客戶端可以接收前端的報警信号，同時可以進行報警錄δ像；

4）在客戶端可以遠程控制前端燈光照明等外部設備；
